[央廣網]壯麗70年?奮斗新時代--一臺地震儀 幾代人的家國情

4月18日13時1分，臺灣花蓮縣海域發生6.7級地震。幾乎是同一時間，各地震監測設備就已經監測到此次地震的相關數據，并通過網絡傳輸到中國地震臺網中心的數據中心，一分多鐘后，地震速報機器人完成數據處理，將此次地震的相關信息向公眾發布。這些信息的源頭都來自于地震監測設備，它的名字叫地震儀。

地震儀是一種監視地震的發生，記錄地震相關參數的儀器。

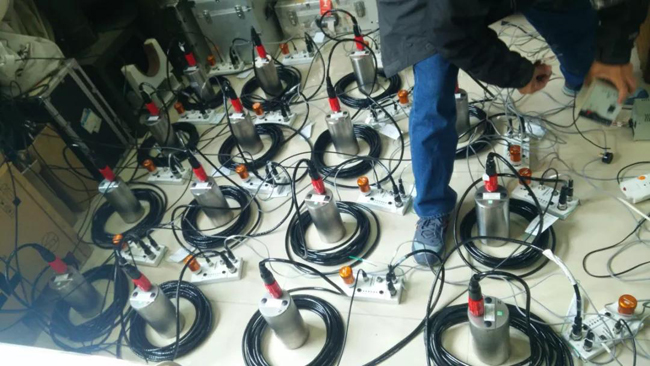

我國目前正在使用的寬頻帶地震儀（含寬頻帶地震計和數據采集器）

中國地震局地球物理研究所研究員楊建思在接受科技日報采訪時表示，現在地震儀不僅技術上越來越成熟，功能也分得越來越細。這種寬頻帶地震儀主要用于日常監測，經過三代產品更新，數據采集器已經可以實現數據實時傳輸。在野外進行的臨時布點監測活動中，我國科學家大多采用一體化寬頻帶地震儀。

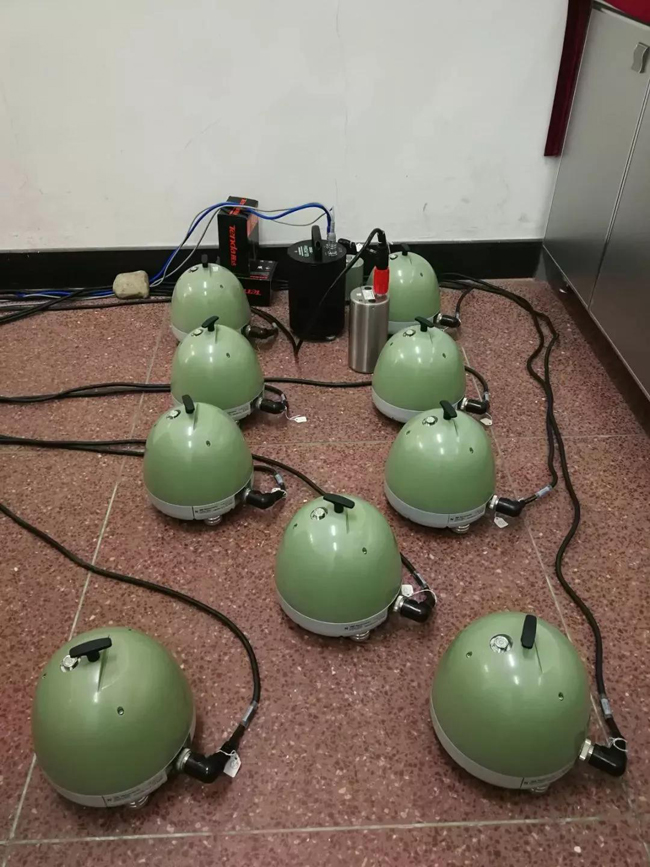

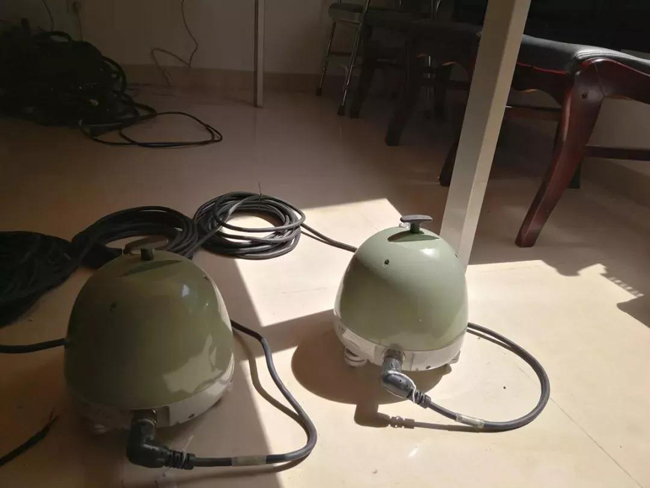

一體化寬頻帶地震儀

楊建思和她的同事們常年在野外工作，震前前往人煙稀少的地方進行布點、數據收集工作，震后他們還會在第一時間進入最危險的地震區域進行數據采集工作。這樣的工作，地震科學家們代代相傳。

中國人對于地震儀有十分獨特的感情。在我國的史書中，有東漢時代的科學家張衡濃墨重彩的一筆，相傳其在公元132年就制成了世界上最早的“地震儀”——地動儀。《后漢書 張衡傳》記載：“嘗一龍機發而地不覺動，京師學者咸怪其無征，后數日驛至，果地震隴西，于是皆服其妙。” 史書上的簡短記載后來演變為流傳甚廣的故事——東漢時期，地震災害頻繁，太史令張衡通過一次又一次的試驗探究，創造了地動儀，成功監測到了包括隴西大地震在內的多次地震。盡管這個故事的真實與否學界尚有爭議，但中國人對于地動儀確實有特殊的感情。

1930年，我國地震科學的創始人李善邦先生歷經千辛萬苦建立鷲峰地震臺，這是我國行建設的第一個地震臺，意義重大。張衡地動儀在那時便是標志性的“物件”。為紀念鷲峰地震臺成立，翁文灝題詞，李善邦手書，并配劉興成繪張衡地動儀圖懸掛在地震臺內。

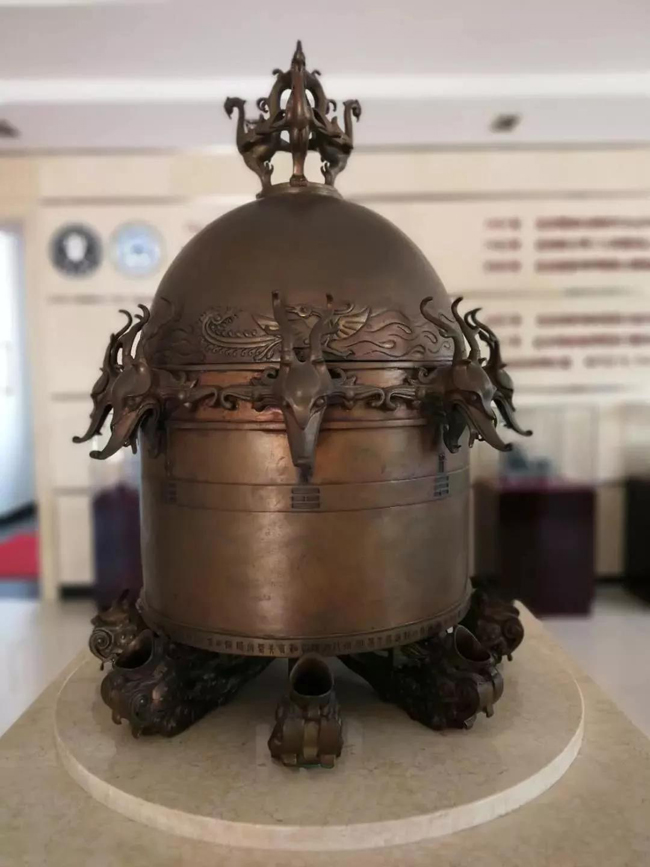

北京國家觀象臺陳列的地動儀擺件

劉興成繪張衡地動儀圖

李善邦之子李建榮在接受科技日報采訪時表示，鷲峰地震臺初建時，為了監測地震，李善邦費盡周折從德國采購了一臺地震儀。這臺地震儀花費了一萬大洋，在當時屬于極大的數額。這臺德國制造的維歇特式小型機械式是鷲峰地震臺最早使用的地震儀，1930年春天開始安裝調試，1930年9月20日13時02分02秒記錄到第一次地震。1937年，七七事變后，由于戰亂，加之地震儀體積較大，無法轉移，地震學家們失去了這臺寶貴的地震儀。

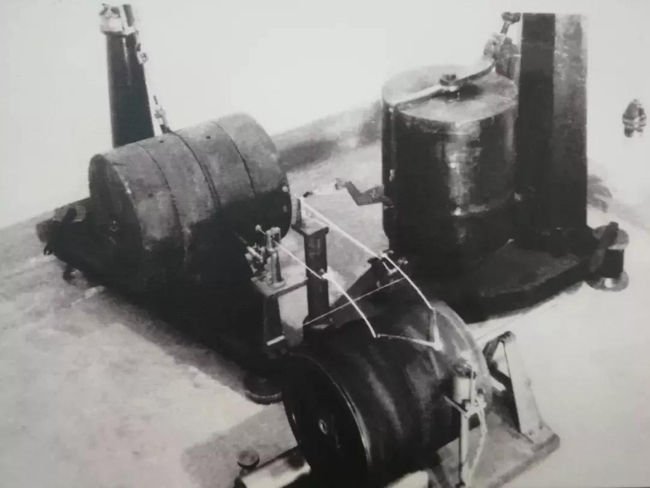

鷲峰地震臺最早使用的德制維歇特式小型機械式地震儀，后毀于戰火

下圖這臺俄制伽利津一衛立蒲電磁式地震儀，1932年開始安裝在鷲峰地震臺。它的投入運行使鷲峰地震臺一躍成為當時國際一流的地震臺。1937年“七·七”事變后，科學家們歷經艱險將該設備受善保存，避開了戰火損毀。

抗戰勝利后，遷往南京使用，后遷京，直到70年代，這臺地震一才停止使用。

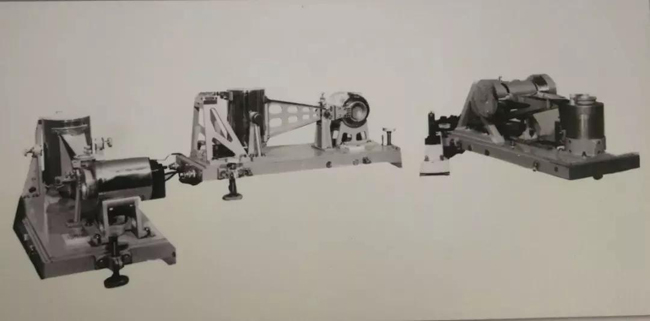

鷲峰地震臺的俄制伽利津一衛立蒲電磁式地震儀

抗日戰爭中，以李善邦為首的幾位地震學家，在戰亂中漂泊，輾轉前往內地，為了能繼續監測和記錄地震情況，1943年李善邦在四川北碚，極端困難的條件下，研制成功我國近代第一套熏煙記錄機械放大式地震儀，定名為霓式地震儀，有互相垂直的兩個水平分向，沒有附加阻尼的裝置。

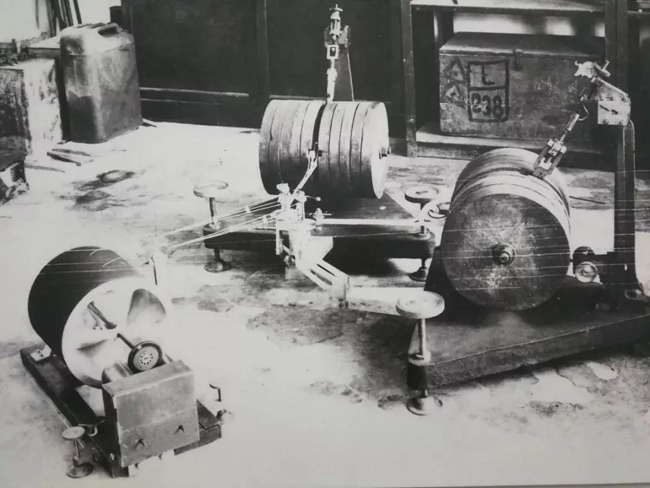

霓式地震儀

隨著測震要求的不斷提高，地震科學家們不斷研究更加準確、靈敏的地震儀。

1951年，在霓式地震儀的基礎上，改進制成大、小兩種儀器，定名為大、小51式地震儀。大型51式放大倍數約100倍。1959年，地震學家、后成為中國工程院院士的許紹燮和同事們在大51型地震儀上加裝了一個電磁阻尼器，取名513型地震儀，可記錄中等強度的地震。1962年，我國研制成功電動性檢流計記錄地震儀，系統放大率突破10萬倍。

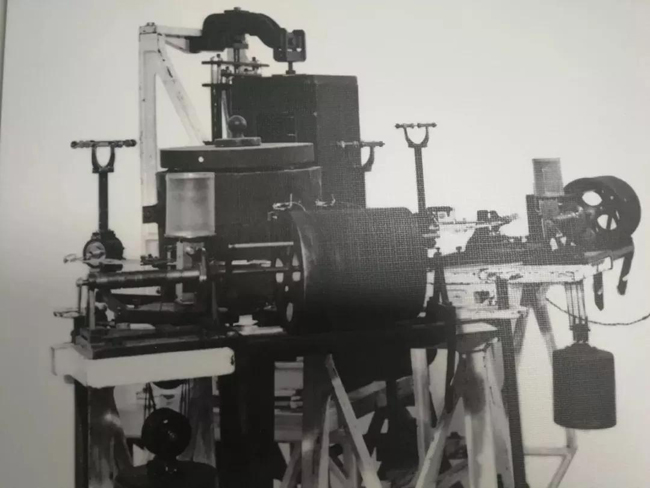

大51式地震儀

513型地震儀

62型地震儀
